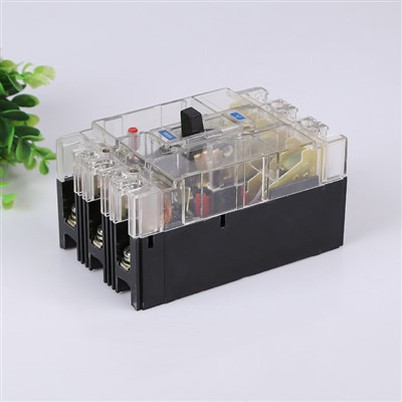

Glavni parametri odklopnikov v oblikovanem ohišju

(1) Nazivna napetost: nazivna napetost na imenski ploščici odklopnika se nanaša na nazivno napetost glavnih kontaktov odklopnika, kar je vrednost napetosti, ki zagotavlja dolgoročno-normalno delovanje kontaktov kontaktorja.

(2) Nazivni tok: Nazivni tok na imenski ploščici kontaktorja se nanaša na nazivni tok glavnih kontaktov odklopnika, kar je trenutna vrednost, ki zagotavlja dolgoročno-normalno delovanje kontaktorskih kontaktov.

(3) Izklopni tok: Izklopni tok je trenutna nastavljena vrednost, ki povzroči delovanje prenapetostne sprožilne enote. Ko je tokokrog kratek-stičen ali je breme močno preobremenjeno in je bremenski tok večji od sprožilnega toka, se glavni kontakti odklopnika odklopijo.

(4) Časovna krivulja-zaščitnega toka pred preobremenitvijo: Časovna krivulja-zaščitnega toka preobremenitve je inverzna časovna karakteristična krivulja. Večji kot je preobremenitveni tok, krajši je čas delovanja termičnega sprožilnika.

(5) Nazivna napetost tuljave podnapetostne sprožilne enote: Nazivna napetost tuljave podnapetostne sprožilne enote mora biti enaka nazivni napetosti voda.

(6) Nazivna napetost tuljave odklopne enote: Nazivna napetost tuljave odklopne enote mora biti enaka napetosti krmilnega napajanja.

(7) Nazivna največja prekinitvena zmogljivost kratkega-vezja Icu
Obstajata dva indikatorja za izklopno zmogljivost odklopnika: nazivna končna prekinitvena zmogljivost kratkega tokokroga Icu in nazivna delovna prekinitvena zmogljivost kratkega tokokroga Ics.

Nazivna končna prekinitvena zmogljivost kratkega tokokroga Icu je mejni parameter prekinitvene zmogljivosti odklopnika. Po prekinitvi več kratkih{2}}napak se bo izklopna zmogljivost odklopnika zmanjšala.

Nazivna delovna prekinitvena zmogljivost kratkega-vezja Ics je indikator prekinitve odklopnika, kar pomeni, da lahko po prekinitvi več kratkih{1}}napak še vedno zagotavlja normalno delovanje.

Za odklopnike v oblikovanem ohišju se šteje, da je Ic kvalificiran, dokler je večji od 25 % Icu. Večina odklopnikov na trgu ima Ic med 50 % in 75 % Icu.

(8) Tokovna-omejena prekinitvena zmogljivost
Izklopna zmogljivost-omejevanja toka se nanaša na sposobnost odklopnika, da omeji tok napake, ko pride do kratkega stika. Ko pride do kratkega stika, se kontakti odklopnika hitro odprejo, kar povzroči električni oblok. To je enakovredno uvajanju hitro naraščajočega obločnega upora v zaporedni povezavi z vezjem, s čimer se omeji povečanje toka napake. To zmanjša škodljive učinke elektromagnetnih, elektrodinamičnih in toplotnih učinkov kratko{4}}toka na odklopnik in električno opremo ter podaljša življenjsko dobo odklopnika. Krajši kot je prekinitveni čas odklopnika, boljši je učinek omejevanja toka in bližje Ics je Icu.

⑼ Lastnosti sprožitve miniaturnih odklopnikov

Karakteristike sprožitve odklopnikov so razdeljene na več vrst, kot so A, B, C, D in K, in njihovi ustrezni pomeni so naslednji: Karakteristike sprožitve tipa A-: sprožilni tok je (2~3)In, kar je primerno za zaščito polprevodniških elektronskih vezij, merilnih vezij z majhnimi močnostnimi transformatorji ali sistemov z dolgimi vezji in majhnimi kratkostičnimi tokovi-; Značilnosti sprožitve tipa B-: sprožilni tok je (3~5)In, kar je primerno za stanovanjske sisteme za distribucijo električne energije, zaščito gospodinjskih aparatov in zaščito osebne varnosti; Značilnosti sprožitve tipa C-: sprožilni tok je (5~10)In, kar je primerno za zaščito električnih distribucijskih vodov in tokokrogov razsvetljave ter tokokrogov motorja z visokim priključnim tokom; Karakteristike sprožitve tipa D-: sprožilni tok je (10~20)In, kar je primerno za zaščito opreme z visokim udarnim tokom, kot so transformatorji in elektromagnetni ventili; Značilnosti sprožitve tipa K-: ima 1,2-krat večji termični sprožilni tok in 8–14-kratno območje magnetnega sprožitve, kar je primerno za zaščito opreme motornega vezja in ima visoko odpornost proti udarnemu toku [3].
