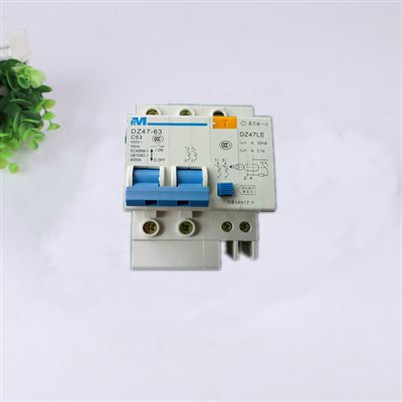

Navodila za uporabo zaščitnih stikal na diferenčni tok

(1) Naprave za diferenčni tok (RCD) so primerne za nizko{1}}napetostne distribucijske sisteme, kjer je nevtralna točka napajanja neposredno ozemljena ali ozemljena prek upora ali reaktanse. RCD niso primerni za sisteme, kjer nevtralna točka ni ozemljena. To je zato, ker slednji ne morejo tvoriti električnega tokokroga puščanja; tudi če pride do ozemljitvene napake, ki ustvari tok, ki je večji ali enak nazivnemu delovnemu toku RCD, RCD ne more pravočasno sprožiti in prekiniti napajalnega tokokroga. Druga možnost je, da se lahko zanaša na človeško telo, da se poveže s točko napake, da tvori električni tokokrog puščanja, zaradi česar se RCD sproži in prekine napajalni tokokrog. Vendar to še vedno ni varno za človeško telo. Jasno je, da je ozemljitvena naprava potrebna. Ko električna oprema pušča tok in uhajajoči tok doseže delovni tok, se lahko odklopnik sproži takoj v 0,1 sekunde in prekine glavno električno vezje.

(2) Nevtralni vodnik N tokokroga, zaščitenega z RCD, mora potekati skozi tokovni transformator nič{1}}zaporedja. V nasprotnem primeru bo neuravnotežen tok povzročil okvaro RCD po priključitvi.

(3) Zaščitni ozemljitveni vodnik (PE) ne sme potekati skozi tokovni transformator nič{1}}zaporedja. Ker ko gre zaščitna ozemljitev (PE) skozi tokovni transformator nič{3}}zaporedja, se uhajajoči tok vrne skozi PE linijo do tokovnega transformatorja nič{4}}zaporedja, kar povzroči izničenje toka, transformator pa ne more zaznati vrednosti toka uhajanja. V primeru okvare to povzroči, da naprava na diferenčni tok (RCD) ne deluje in tako ne zagotavlja zaščite.

(4) Nevtralnega voda krmilnega tokokroga ni mogoče večkrat ozemljiti. Po eni strani se med ponavljajočo se ozemljitvijo v normalnih delovnih pogojih del obratovalnega toka vrne v nevtralno točko napajalnika s ponavljajočo se ozemljitvijo, kar povzroči neuravnotežen tok v tokovnem transformatorju. Ko neuravnoteženi tok doseže določeno vrednost, RCD ne bo deloval. Po drugi strani pa se lahko med uhajanjem zaradi napake tok uhajanja na zaščitni ozemljitveni liniji vrne tudi v nevtralno točko napajalnika skozi nevtralno linijo tokovnega transformatorja, kar izniči tok uhajanja v transformatorju in povzroči, da RCD ne deluje.

(5) Nevtralni vod N in zaščitni ozemljitveni vod (PE) za RCD ni mogoče združiti v eno enoto. Če sta oba združena v eno, ko pride do napake zaradi uhajanja ali električnega udara, tok uhajanja teče nazaj skozi tokovni transformator, kar ima za posledico enako situacijo kot (3), zaradi česar zaščitna naprava za zaščito pred uhajanjem toka ne deluje.

(6) Žice med varovano električno opremo in napravo za zaščito pred uhajanjem toka se ne smejo dotikati. Če pride do stika žica-z-žico ali povezava nevtralne žice-z-nevtralno žico, bo to takoj prekinilo tokovno vrednost ravnovesja ničelnega-zaporedja, kar bo povzročilo okvaro zaščitne naprave za uhajanje toka. Poleg tega je zaščiteno električno opremo mogoče namestiti le vzporedno po zaščitni napravi za uhajanje toka, ožičenje pa mora biti pravilno. Električna oprema ne sme biti priključena na priključek ožičenja testnega gumba.

Ustrezni standardi

1. Odklopniki GB14048.2

2. GB16916.1 RCCB

3. GB16917.1 RCBO

4. GB20044 PRCD

5. GB10963.1 MCB

6. GB6829 Splošne zahteve za naprave na preostali tok
